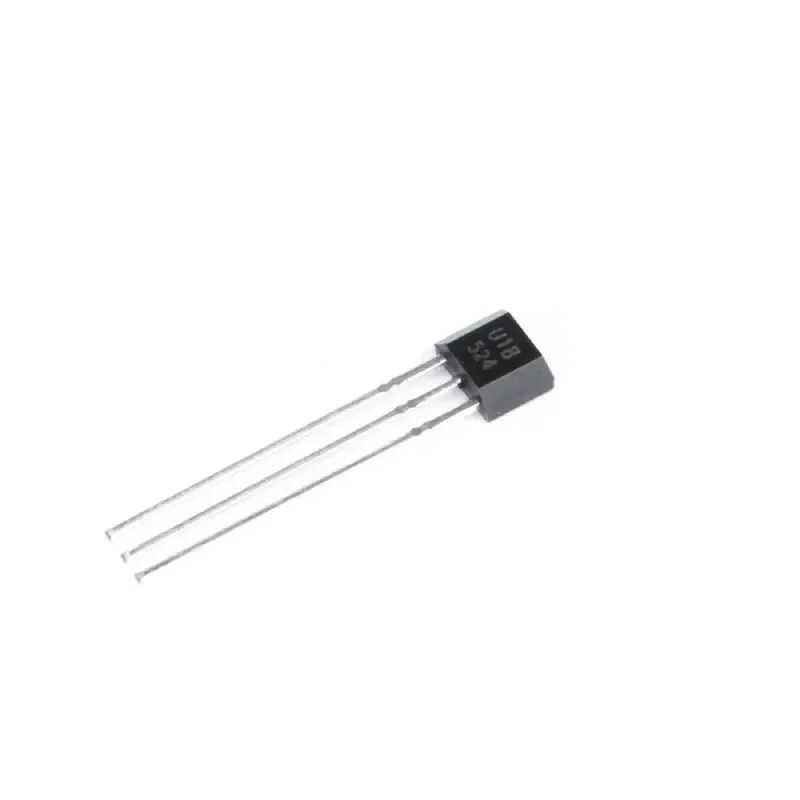

U18 US1881 OH188 1881 Detector magnetic cu senzor cu efect Hall

 Cel US1881 Senzorul cu efect Hall este un detector de câmp magnetic cu ieșire digitală. Poate detecta prezența și direcția câmpurilor magnetice. Acest senzor este utilizat în mod obișnuit în aplicații pentru automobile, industriale și electronice de larg consum. US1881 furnizează un semnal digital atunci când un magnet este adus aproape de el.

Specificatii tehnice:

• Tensiune de operare: 3,5 V - 24 V
• Tip ieșire: Digital
• Distanța de detectare: Depinde de puterea magnetului
• Temperatura de Operare: -40°C până la 150°C
• Histerezis: De obicei 25 Gauss

Aplicatii:

• Detectarea poziției
• Măsurarea vitezei
• Tahometre
• Aplicații cu comutatoare magnetice

Utilizarea senzorului Hall US1881 cu Arduino

Senzorul Hall US1881, atunci când este utilizat cu un Arduino, poate detecta prezența unui magnet și poate produce un semnal digital. Iată un exemplu de cod pentru utilizarea senzorului US1881 cu un Arduino:

Componente necesare:

• Arduino Uno
• Senzor Hall US1881
• Fire de conectare
• Magnet

Diagrama de conectare:

• Conectați pinul Vcc al US1881 la pinul de 5V de pe Arduino.
• Conectați pinul GND al US1881 la pinul GND de pe Arduino.
• Conectați pinul OUT al US1881 la pinul digital 2 de pe Arduino.

const int hallPin = 2;  // Pin unde ieșirea senzorului Hall este conectată int hallState = 0;      // Variabilă pentru a stoca starea senzorului Hall void setup() { Serial.begin(9600);   // Inițializați comunicarea serială pinMode(hallPin, INPUT);  // Setați hallPin ca intrare } void loop() { hallState = digitalRead(hallPin);  // Citiți starea senzorului Hall if (hallState == HIGH) { Serial.println("Magnet detectat");  // Imprimă mesajul când magnetul este detectat } else { Serial.println("Fără magnet");        // Imprimați mesajul când nu este detectat niciun magnet } delay(500);  // Așteptați 500 de milisecunde }

Explicaţie:

• În înființat() funcția, comunicarea serială este inițializată și ieșirea senzorului Hall este setată ca intrare.
• În buclă() funcția, se citește starea senzorului Hall. Dacă senzorul detectează un magnet, „Magnet detectat” este imprimat pe monitorul serial. În caz contrar, „Fără magnet” este imprimat.
• The întârziere (500) funcția creează o întârziere de 500 de milisecunde între citirile senzorului.

Acest proiect simplu vă permite să observați dacă senzorul Hall US1881 detectează un magnet folosind Arduino.
