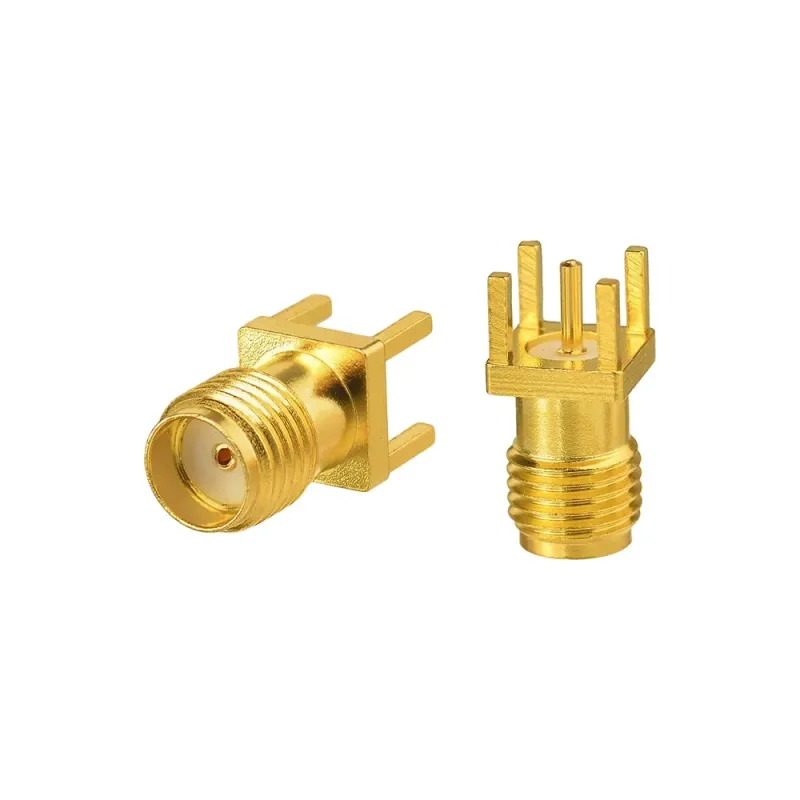

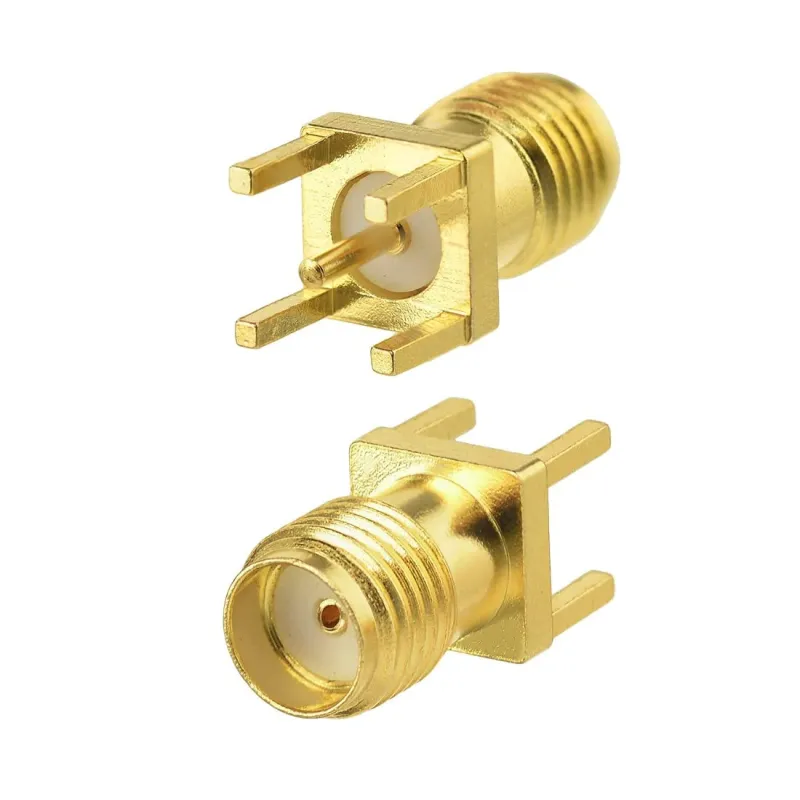

Conector RF SMA femelă pentru PCB

Conectorul nostru SMA PCB Edge Mount, proiectat cu o interfață filetată, este o unitate de semi-precizie care oferă performanțe electrice excelente de la DC la 18 GHz. Este renumit pentru durabilitatea sa mecanică remarcabilă, ceea ce îl face o alegere fiabilă pentru inginerii electronici și pasionații de jocuri. Este ideal pentru prototiparea cu circuite integrate RF și se potrivește perfect cu conectorul standard de margine, datorită distanței dintre pini de 0,063″. ?Construiți din oțel inoxidabil sau alamă, acești conectori SMA dispun de o cuplare filetată de 1/4 – 36. Sunt ușori, compacți și rezistenți la vibrații. Disponibili din alamă de calitate comercială la un preț accesibil, sunt placați cu nichel sau aur. ?️Acești conectori sunt compatibili cu toate cablurile coaxiale flexibile standard, cablurile de tip LMR (low loss) și cablurile semirigide și conformabile standard din industrie. Acestea îndeplinesc specificațiile MIL-C-39012, IEC 169-15 și CECC 22110. ?Aplicațiile acestui conector SMA cu montare pe margine PCB variază de la plăci NanoVNA, antene PCB, antene de stație de bază, sisteme PC/LAN, module wireless, dispozitive wireless, până la sisteme de transmisie la sol în medii vibratoare și dure. ?

Specificații electrice

• Interval de frecvență:CC – 12,4 GHz (până la 18 GHz cu cablu semi-oțel)
• Rezistență de contact (conductori interiori):≤ 5 mΩ
• Rezistență de contact (conductori exteriori):≤ 2 mΩ
• Impedanță:50 Ω
• SWR:≤ 1,5
• Pierdere de inserție:≤ 0,15 dB la 6 GHz
• Putere maximă de intrare:1 în
• Protecție împotriva trăsnetului:Împământare CC
• Tip conector de intrare:SMA drept

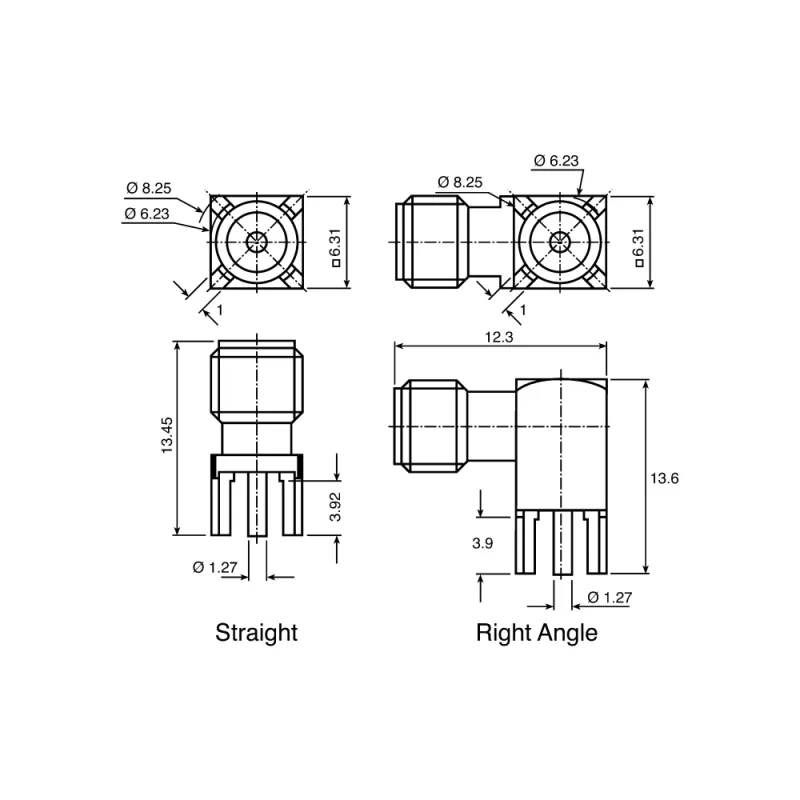

Specificații mecanice

• Vibrații:Metoda 213
• Greutate conector:0,8 g
• Temperatura de funcționare:-40°C până la +85°C
• Durabilitate:> 500 de cicluri
• Materialul carcasei:Alamă, placată cu aur
• Priză:Bronz de beriliu, placat cu aur
